Antena EFHW 7 a 30 Mhz

Antena EFHW (End-Fed Half-Wave) de 7 a 30 MHz.

 Funcionamento, Construção e Eficiência

A antena EFHW (End-Fed Half-Wave) é uma das antenas mais populares no radioamadorismo moderno, sobretudo em operações portáteis, como SOTA, POTA, WWFF, BOTA, expedições e instalações discretas. Sua grande vantagem é a simplicidade, o baixo peso e a possibilidade de cobrir várias faixas com uma única antena.

  1. Princípio de Funcionamento

A EFHW é, essencialmente, um dipolo alimentado pela extremidade.
Quando cortamos o fio para que ela tenha meia onda na frequência mais baixa de operação (por exemplo, ~20 metros de fio para 40 m – 7 MHz), esse mesmo fio apresenta ressonâncias harmônicas naturais em:

  •    7 MHz (fundamental, 40 m)
  • 14 MHz (2ª harmônica, 20 m)
  • 21 MHz (3ª harmônica, 15 m)
  • 28 MHz (4ª harmônica, 10 m)

Por isso a EFHW funciona tão bem de 7 a 30 MHz, cobrindo várias faixas sem acoplador de antenas, desde que seja utilizada com um transformador de impedância adequado.

Impedância na extremidade

A extremidade de meia onda apresenta uma impedância muito elevada, entre 2.000 e 4.000 ohms, dependendo da altura, solo e ambiente.
Para que o rádio (com seus 50 ohms) possa alimentar a antena, é necessário um transformador de impedância, normalmente um 49:1 ou 64:1.

  1. Transformador 49:1 com toróide material 43

O núcleo de material 43 é excelente para a faixa de 3 a 30 MHz, pois apresenta boa permeabilidade e baixa perda no HF.

Configuração típica

  • Núcleo: toróide FT240-43.
  • Enrolamento primário: 2 a 3 espiras.
  • Enrolamento secundário: 14 a 21 espiras (mantendo a proporção 1:7).
  • Fio: fio esmaltado 1 mm ou fio teflon.
  • Capacitor de compensação: 82 pF a 150 pF, 2 kV (ajuda na faixa de 20 a 10 m).

A relação 2:14 espiras dá um transformador 49:1, suficiente para reduzir 2.500 ohms para aproximadamente 50 ohms.

Por que usar material 43?

  • Ótimo para HF (melhor que material 31 em antenas EFHW).
  • Suporta alta potência sem aquecer rapidamente.
  • Menos perdas que o toróide tipo 52 abaixo de 15 MHz.
  • Boa resistência térmica e estabilidade.
  1. Construção do fio irradiante

Comprimento

Para cobrir de 7 a 30 MHz, o fio deve ter meia onda em 7 MHz, geralmente entre 19,5 e 20,3 metros.

Valores típicos:

  • 20,00 m → excelente ponto de partida
  • Ajuste final com dobramento ou corte fino

Fio recomendado

  • 0,50 mm de cobre, podendo ser mais fino diminui arrasto do vento
  • Fio flexível ou fio de antena trançado “
  • Em operações portáteis, fio 0,25mm ou mais fino já é suficiente

Contrapeso

As EFHW normalmente NÃO exigem contrapeso, mas na prática um “counterpoise” curto melhora a estabilização da impedância:

  • De 0,05 a 0,1 λ → para 7 MHz = 1 a 3 m
    Também pode-se usar o próprio cabo coaxial como retorno do sistema.
  1. Eficiência

A eficiência da EFHW depende de três pontos:

  1. Perdas no transformador

Um bom transformador com toróide 43 tem eficiência entre:

  • 85% a 93% em 7 MHz
  • 90% a 95% em 14 a 30 MHz

Núcleos mal enrolados, fios finos demais ou uso de material errado (p.ex. material 52) reduzem a eficiência.

  1. Altura e posicionamento

A EFHW funciona bem a partir de:

  • 5 m de altura → alta eficiência
  • Quanto mais alta, maior ganho
  • Pode ser esticada inclinada V-Invertido, horizontal ou em L deitado
  1. Qualidade do solo

Solos rochosos ou secos podem diminuir um pouco a eficiência nas baixas frequências, mas o impacto é pequeno.

Resultado geral

Uma EFHW bem construída para 7–30 MHz atinge:

  • 80% a 95% de eficiência real, dependendo da faixa.
    É considerada uma das antenas mais eficientes para operações portáteis, principalmente por funcionar sem a necessidade de acopladores de antenas.
  1. Vantagens e Desvantagens

✔ Vantagens

  • Multibanda sem acoplador de antenas
  • Construção simples e barata
  • Ótima para operações portáteis
  • Peso muito baixo
  • Funciona bem em baixa altura
  • Boa eficiência

✘ Desvantagens

  • Alta tensão no transformador (atenção ao capacitor!)
  • Pode gerar RFI se o transformador não estiver correto
  • Sensível ao ambiente e objetos próximos
  • A impedância varia com o comprimento do coaxial se não usar choque 1:1
  1. Conclusão

A antena EFHW para 7 a 30 MHz, quando bem construída com toróide material 43, é uma das melhores soluções para quem busca mobilidade, simplicidade e desempenho. Seu transformador 49:1 garante casamento adequado, enquanto sua ressonância harmônica natural permite operar em várias bandas com excelente eficiência.

É a antena ideal para:

  • Camping, BOTA, POTA, SOTA, WWFF
  • Ativações portáteis em trilhas
  • Estações discretas em casas com pouco espaço

Montagem

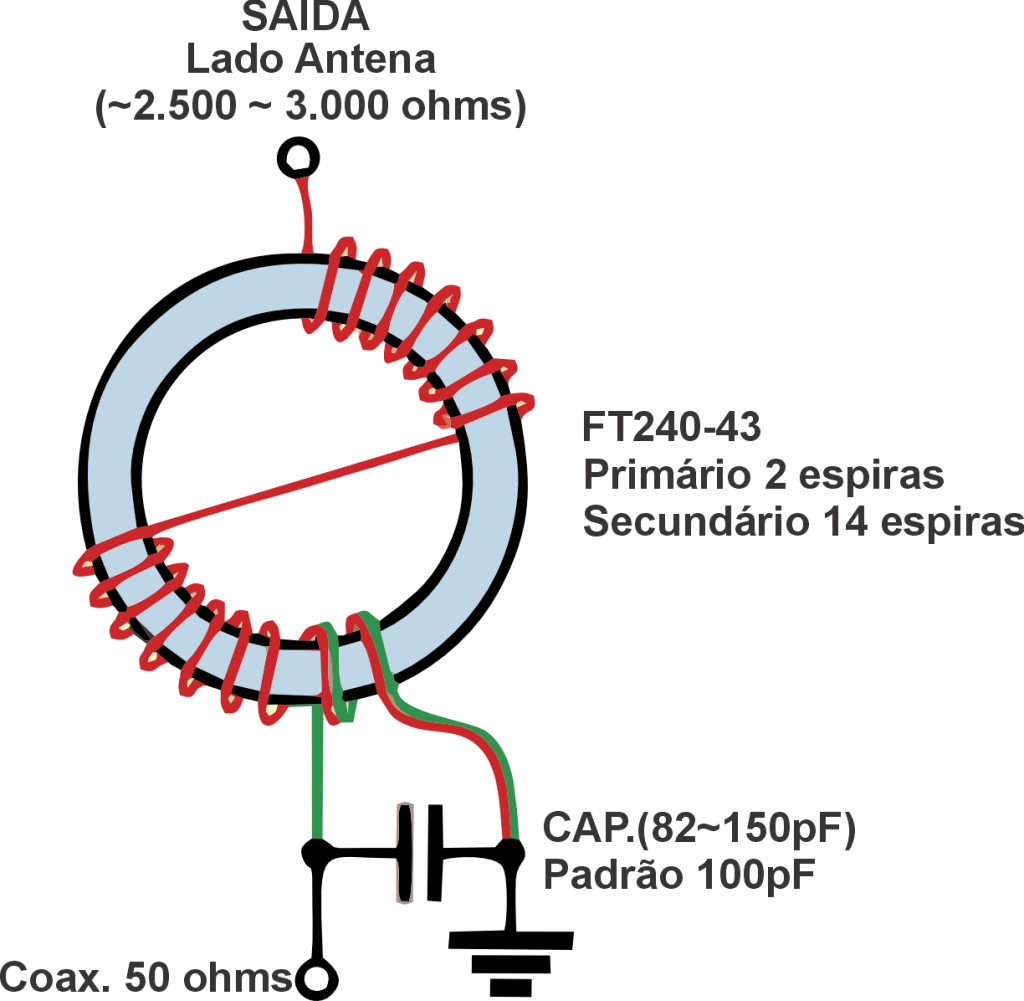

  1. Esquema elétrico do transformador 49:1

Abaixo está o esquema simplificado e correto para uma EFHW multibanda:

  • O capacitor de 82–150 pF melhora o SWR nas bandas altas (20–10 m).
    • O primário sempre deve estar por baixo das primeiras espiras do secundário para bom acoplamento.
  1. Lista de Materiais (BOM – Bill of Materials)

Transformador

  • 1 toróide FT240-43
  • Fio esmaltado 1,0 mm ou fio AWG18/20 teflonado
  • 1 capacitor 100 pF a 150 pF – 2 kV
  • Parafuso de inox M4 para o terminal da antena
  • 1 caixa plástica vedada (9×6 cm ou maior)
  • Conector SO-239
  • Ilhós de nylon para alívio do cabo do fio irradiante
  • Fita isolante, termo retrátil

Fio irradiador

  • 20 metros de fio (ideal: fio flexível 0,50 ~1,0 mm²)
  • Isoladores para extremidades
  • Esticadores de nylon (opcional)

Linha coaxial

  • 10 a 20 m de RG-58, RG-8X ou RG-213 (melhor)
  • Choque de RF: 8 a 10 voltas de coaxial em 10 cm de diâmetro OU ferrites snap-on
  1. Medidas Exatas do Fio (para 7–30 MHz)

O comprimento mais estável é:

Fio irradiante: 20,05 metros

Este valor inclui compensação para a presença do transformador e do capacitador.

Se preferir uma tabela:

BandaHarmônicaNecessário para EFHWIncluído no projeto
40 m – 7 MHzFundamental
20 m – 14 MHz2ª harmônica
15 m – 21 MHz3ª harmônica
10 m – 28–29 MHz4ª harmônica
  1. Guia de Ajuste (Tuning) – Passo a Passo

Este é o método que resulta nos melhores ajustes com mínimo corte.

Passo 1 – Instale a antena na altura final

  • 6 a 10 m de altura recomendados
  • Pode ser inclinada, V-Invertido, horizontal ou L deitado

Passo 2 – Meça o SWR na banda de 40 m (7 MHz)

Esta é a banda base.
Se o ponto de ressonância estiver:

  • Abaixo de 7 MHz → Antena longa → Corte 5 cm.
  • Acima de 7,3 MHz → Antena curta → Acrescente 5 cm.

Faça isso até:

  • SWR 1.1:1 a 1.5:1 em 7.0–7.2 MHz.

Passo 3 – Verifique harmônicas

Após o ajuste do 40 m:

  • Banda de 20 m deve cair perto de 14.1 MHz
  • Banda de 15 m deve cair em 21.1 MHz
  • Banda de 10 m deve ressonar entre 28.3–28.6 MHz

Essas harmônicas normalmente se alinham automaticamente.

Passo 4 – Ajuste fino (opcional)

Se a banda de 10 m estiver deslocada demais, aumentar o capacitor para 120–150 pF corrige.

EFHW em 160 metros — funciona?

Sim, funciona desde que você consiga espaço suficiente para o fio e utilize um transformador robusto, normalmente 49:1 ou 64:1, feito para aguentar alta corrente e tensão.

📏 1. Comprimento do fio em 160 m

Uma meia-onda em 160 m é aproximadamente:

≈ 80 metros de fio

Ou seja, uma EFHW de 160 m teria:

  • 80 m para operar em 160 m
  • e harmônicos que permitem operar também em 80, 40, 20, 15 e 10 m

Isolamento total: EFHW de 160 m é uma multi-banda enorme.

⚡ 2. Problema principal: Tensão muito alta

Em 160 metros:

  • A tensão na ponta da antena pode passar de 3.000–5.000 volts, dependendo da potência.
  • Isso exige:
    • isoladores grandes
    • fio de boa qualidade
    • um transformador com toroides duplos (geralmente 2 × FT240-43 ou FT240-52)
    • enrolamento robusto para não aquecer

🎯 3. Eficiência

Se bem construída, a EFHW pode ter:

  • 50%–80% de eficiência em 160 m (dependendo da altura e solo)

Mas:

  • EFHW é mais eficiente em alta frequência.
  • Em 160 m, a eficiência cai principalmente por causa do transformador.

A eficiência melhora se:

  • A antena estiver pelo menos 10 m acima do solo
  • Usar dois toróides empilhados
  • Fio bem esticado
  • Bobina de carga só se faltar espaço

👉 4. Se você não tem 80 metros de espaço

Existem opções:

✔ EFHW 160 m com bobina de carga

Com uma bobina no meio, pode ser reduzida para 40–60 metros.
Funciona, mas reduz ainda mais a eficiência.

✔ Versão em forma de L ou zig-zag

Pode dobrar o fio ou fazer curvas no terreno.

✔ Sloper

Muito usada — um lado alto e descendo até o chão.
Funciona muito bem à noite para NVIS.

📡 5. É uma boa ideia para 160 m?

Depende:

👍 Boa ideia se:

  • Você quer uma única antena grande e multibanda
  • Tem espaço para 60–80 metros de fio
  • Operará principalmente 80–10 m, e 160 m é bônus

👎 Ruim se:

  • Seu foco principal é alta eficiência em 160 metros
  • Tem pouco espaço
  • Usa potências altas (a tensão pode danificar o trafo)

Uma dipolo full-size ou um vertical com radiais é mais eficiente para 160 m.

📢 Conclusão

Sim, a EFHW funciona em 160 m, mas:

✔ precisa de muito espaço
✔ precisa de um transformador reforçado
✔ tem eficiência limitada
✔ é ótima como antena geral multibanda, mas não como antena ideal para 160 m
